Cat für Yaesu FT980 mit MIXW 2.19

Ein Cat-Programm für den FT980 ist nicht verfügbar
deshalb nutze ich selbst entwickelte Macros für
das Programm MIXW 2.19
Die Macros erleichtern die Arbeit mit dem TRX wesentlich
Ich habe im MIXW CAT1 folgende Einstellungen gemacht.
- 4800 Baud
- RTS CW+PTT
- DTR CW+PTT
- Datenbits 8
- Parität : keine

Macros für MIXW 2.19 für den Yaesu FT980:

Die Wartezeiten zwischen den Befehlen wurden experimentell ermittelt
Hier einige Beispiele für die CAT-Steuerung

- 1. Schalte TRX auf Extern
( Beachte Trx lässt sich im Mode Extern nicht manuell einstellen)

<CATCMDHEX:00 00 00 00 00> ; CAT E/A
<CATWAIT:1> ; Wait 1 ms
<CATCMDHEX:00 00 00 00 0B> ; Command OK?
<CATWAIT:1>
<CATCMDHEX:00 00 00 00 01> ; Read Status
<CATWAIT:1>
<CATCMDHEX:00 00 00 00 0B> ; ok?
<CATWAIT:1>
<CATWAIT:500> ; Wait for next Command

- 2. Setze Frequenz auf 14069 kc

<CATCMDHEX:00 69 40 01 08> ; Set F=14069 kc
<CATWAIT:1>
<CATCMDHEX:00 00 00 00 0B> ; OK?
<CATWAIT:1>
<CATCMDHEX:00 00 00 00 01> ; Read Status
<CATWAIT:1>
<CATCMDHEX:00 00 00 00 0B> ;OK?
<CATWAIT:1>
<CATWAIT:500>

- 3. Setze USB-modus

<CATCMDHEX:00 00 00 11 0A> ; Command USB
<CATWAIT:1>
<CATCMDHEX:00 00 00 00 0B> ; OK?
<CATWAIT:1>
<CATCMDHEX:00 00 00 00 01> ; Read Status
<CATWAIT:1>
<CATCMDHEX:00 00 00 00 0B> ; OK?
<CATWAIT:1>
>CATWAIT:500>

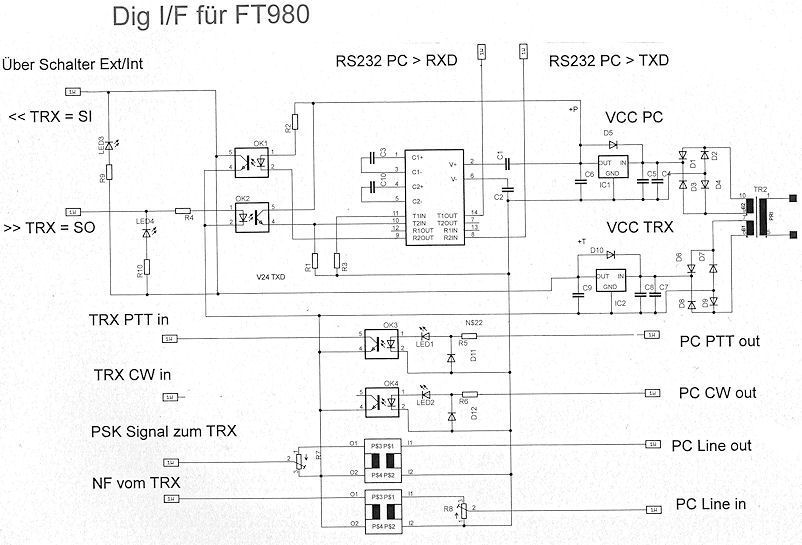

Als Interface PC-TRX nutze ich die Schaltung unten
Die habe ich mit dem CAD-Programm "eagle 6.4.0" bearbeitet,
das im Internet frei verfügbar ist .

Usb-Dig-Interface

Frontsicht
'

Ruecksicht

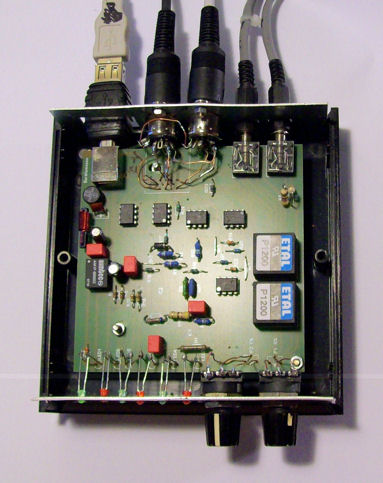

   Erfahrung mit dem Digitalinterface nach DK4MX

In der Zeitschrift Funkamateur 2/06 wird von
DK4MX ein digitales USB - Cat und Sound-Interface mit Potenzialtrennung beschrieben.
Dieses Interface baut auf bei Reichelt sowie Conrad - Elektronik beschaffbaren Bauelementen auf.
Die Platine mit bereits aufgelötetem SMD-Chip FT232BL ist beim Funkamateur-Versand
( Preis 18€ ) zu bestellen.
Einzige Änderung, die ich praktiziert habe, ist der Anschluss meines TRX über andere    Steckverbinder. Ich habe 7-polige ( Dioden-)Stecker verwendet.
Die haben den Vorteil, dass man kein Kabel splitten muss.
  !!  Wichtig  !!
- Die nach der Installation der USB-Schnittstelle neue serielle Schnittstelle ist auf COM 3 zu    ändern.
( Bei mir hat XP automatisch eine
COM 5- Schnittstelle erstellt, die aber nicht erkannt wurde).
Ein entsprechender Driver ist aber auch bei www.ftdichip.com kostenlos downloadbar.
    - Die Einstellungen der Parameter im TRX und im PC sind gleich einzustellen !!
Ich verwende:
      - 38800 Baud
      - 8 Datenbits
      - 2 Stoppbits
      - Parity und Flow control: none

Die beiden Potis für Line-out und Line-In habe ich von außen zugänglich gemacht.
Feste Regler einmal eingestellt reichen aber völlig.
Während des Betriebes blinken die LEDs TXD und RXD.
Das heißt die aktuellen Infos zwischen TRX und PC werden ständig aktualisiert.
( polling)
Ich verwende MIXW 2.19. reg
Mit den vorhandenen Möglichkeiten die MIXW für Macros bietet,
kann man sehr umfangreiche MACROs erstellen,
die in der Datei MixMacros.ini gespeichert werden. ( An backup denken)
        Beispiel für ein Macro: Befehlscode für den FT 857D :
          - Setzte TRX auf CW, Frequenz auf 7,020 Mhz,
          - Zeige die aktuelle Frequenz bei MIXW,
          - Setze AFC, CW Speed 19 WPM

           <CATCMDHEX:02 00 00 00 07 >
           <FQ:7020> <AFC> <WPM:19>

Dieses Interface funktioniert auch mit dem Program
HAM RADIO deluxe.
Inzwischen gibt es davon dank HB9DRV die Version 3.5,
die auch ( für alle Betriebsarten inklusive CW ) enthält.

Die Schaltung der Usb-Dig- Interface sowie die Beschreibung ist im
Funkamateur N:2 Jahrgang 2006 Seite 177
einzusehen.

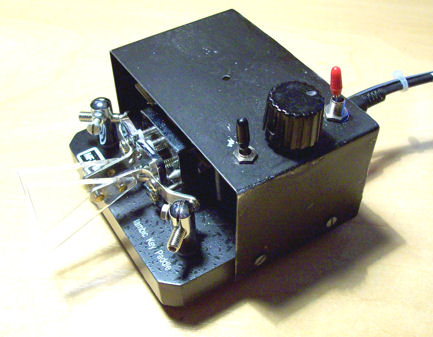

Paddle mit Electronic

Die kleine Leiterplatte sitzt auf dem Keyer oben auf
und wird durch das TRX-Netzteil mitversorgt.
Für Drossel-C-Abblockung der Einspeisung ist zu sorgen.

Das ganze braucht ca. 4mA Strom .
Ich habe mich trotzdem für die Netzteilspeisung
entschieden, weil es einfacher ist. ( Batterien sind immer leer hi)
Der Schalter vorn ist der Abstimmschalter.
Das Poti erlaubt bei konstantem Dash-Dot-Verhältnis die
einfache Einstellung der Tast-Speed in weiten Grenzen.
Der hintere Schalter dient der Umschaltung für mehrere TRX.

   Erfahrung mit Paddle-Key-Wabbler

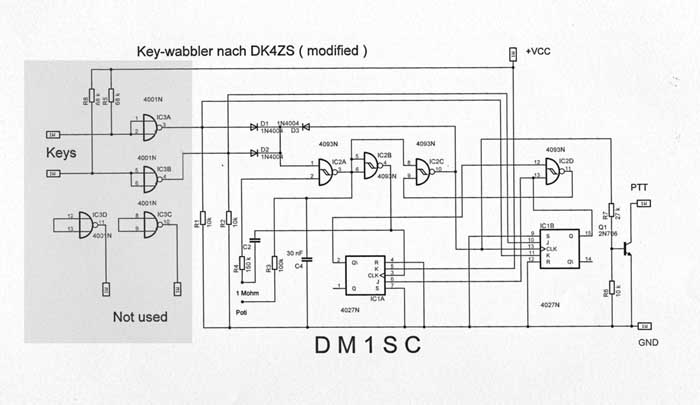

Die unten aufgeführte Schaltung von DK4ZS wurde von mir modifiziert
nachgebaut.
Die grau unterlegte Änderung verändert den Anschluss für den Key
dahingehend, dass in der Originalschaltung der Key gegen +V geschaltet
werden muss.

Mein verwendeter Paddle schaltet aber einfacher gegen GND.
Deshalb wurden 2 Nor - Gatter zusätzlich eingebaut, die den Paddle
gegen GND schalten lassen.
Das ist in der Praxis einfacher, da man immer Gefahr läuft, mit der Taste
gegen das TRX-Gehäuse zu stoßen. Was das bei meinem TRX-Netzteil (12V 15 A)
für Funken schlägt, ist klar.

Der Kostenaufwand ist mit etwa maximal 15 Euro gering.
Die Schaltung funktioniert einwandfrei.
Zusätzlich zum O/C-Transistor am Ausgang habe ich einen Schalter parallel gelegt,
mit dem man den TRX einfach auf Sendung bringen und das Pi-Filter abstimmen kann.
Für das CAD-Programms "eagle 6.4.0" halte ich die fertig entwickelte
Schaltung sowie die entworfene Leiterplatte zum Download bereit.
Die völlig ausreichende Freeware-Version des Programms eagle ist im Internet verfügbar.
Wer Bedarf hat melde sich unter meiner mailadresse
